JR-031雙腳人體綜合測試儀為3種狀態接觸式，設計成可快速、多次性的對ESD個人接地裝置進行（功能）測試 。

該產品用作完成ANSI ESD S20.20段的6.1.3.2“符合驗證要求，并且驗證還包括對技術要求計劃進行日常檢查等內容”的執行情況的檢查工具之一。

JR-031 雙腳人體綜合測試儀融合了獨特的雙測試電路設計，不但可以提高測試速度，而且不需要單個手腕/腳帶測試儀。人體綜合測試儀配置了750KΩ-10.5MΩ電路(用于測試手腕帶)，和750KΩ-100MΩ電路(用于鞋套測試)；是測試手腕帶和鞋套的理想選擇，測試參數工廠已經提前預設，但須調節至與自己的參數一致才能使用.該測試儀操作簡單便捷。綠燈信號提示用戶一切正常。紅燈和聲音提示表示電路阻值過高或過低。

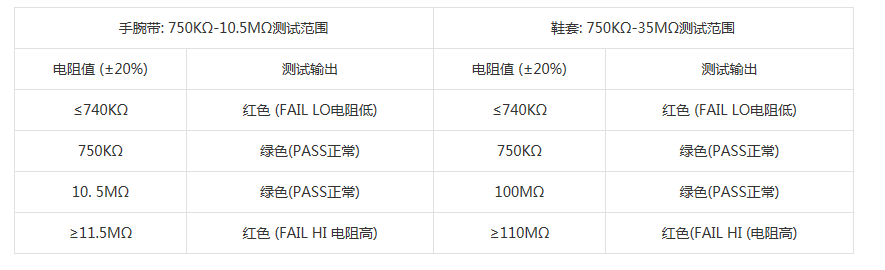

W/S所測試電阻不得低于740KΩ，正常范圍750KΩ-10.5MΩ，最高不得大于11MΩ。鞋套所測電阻不得低于740KΩ，正常范圍750KΩ-100MΩ，最高不得大于110MΩ。公差范圍為±20%。

安裝

1、將踏板上的配線支架底部穿出頂部。

2、三套M8*30mm將支架與踏板固定。

3、將配線插到儀器底部相對的任線插好。

4、將儀器固定螺絲M3*15mm兩套相對位置固定。

5、將支架升降到適合的高度，然后鎖緊即可。

• 操作

1、使用前請插入電源適配器充電可以直接啟機使用。將開關置ON位，靜態直流為12V/mA。

2、ESD測試時，只要雙腳分別踏在相對的金屬踏板上，戴好手腕帶挾入或插入手腕接線口上，手指輕輕接在金屬測試按鈕就一目了然地知道ESD裝備是否合格。請勿戴手套或用指甲按在金屬測試按鈕。

保養

A、戴上手腕帶時，可將（電線）插頭末端插入到測試儀正面的插座位置。B、 將轉換開關置于“WRIST CORD“位置。

C、按下測試按鈕啟動測試儀，可在2-3秒鐘內啟動測試儀。

D、綠燈“正常（PASS）”LED燈亮，顯示手腕和接地電線裝置功能正常。

E、如果“FALT LO”或“FALL HI”LED燈亮并發出聲頻報警，手腕帶佩帶者需立即檢查手腕帶裝置是否正常。

• 測試時，千萬不要誤碰金屬部件。
